数据库系统设计流程
- 需求分析：分析用于需求，包括数据、功能以及性能需求
- 数据库设计：这种建模工作需要一种正式的方法来发现和识别实体和数据元素，因此数据库涉及又细分为以下三阶段
- 概念结构设计：采用E-R模型进行设计，这是本文后的主题。
- 逻辑结构设计：将E-R模式转成程关系模式，即E-R图转换成表的结构。
- 物理结构设计：选择合成的DBMS软件、架设数据库应用服务。
- 数据库实施：选择开发语言、使用适当的数据库ORM框架编写代码、测试和运行。
- 数据库系统运行和维护。
工具介绍:
常用的设计工具有visio,和在线绘图工具 如:Freedgo Design ER模型设计工具, 亿图等等.
笔者使用ER模型设计工具是Freedgo Design,其地址: https://www.freedgo.com/ ;
他与其他工具区别就在于:
- 对具体数据库的支持,可以方便的导入生成数据库表结构,同时可以编辑字段及数据类型. 支持MySQL,Oracle,SqlServer, Postgresql等等.
- 方便的生成数据库文档,支持数据库模型的字段显示筛选,功能上比其他ER工具有很大的提高.
实体关系图（Entity-Relationship Diagram)
实体关系图（简称ERD）是一种图形化的模式，使用图形符号表示实体集与实体集之间的关系，最终目地是呈现数据库中各个关系表的关联型。
ER图怎么画
实体可以用矩形表示，矩形的蓝色区域是该实体集的名字（也就是映射为数据库中的表名），矩形白色区域的是实体集所具有的属性名称。带有下划线的属性表示该实体的主键
关系集：使用联系菱形表示，线段表示将实体集连接到关系集中。

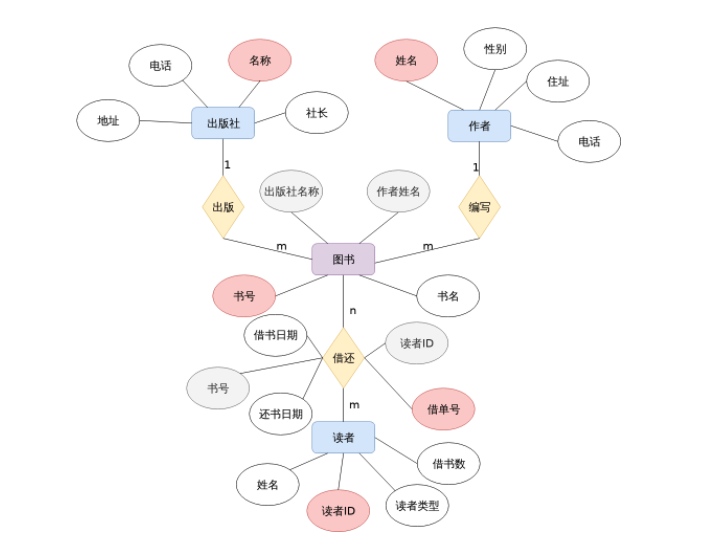

如下图所示:
来自Freedgo Design ER 模型设计
MySQL数据库设计方法
基本使用：
如果要使用MySQL表建立ER模型，请选择实体类型为实体关系/MySQL，选择对应的表、视图、存储过程、触发器、函数等组件后拖动到编辑区域。
1、如何导入SQL？
已经建立好的数据库如何生成ER模型有一种比较简单的方式就是导出数据库的建表脚本后再导入，具体操作如下：
首先访问 /draw-index.html ,点击菜单 数据库 -> MySQL -> 导入DDL
复制SQL语言到对应的框中，或者拖动MySQL DDL文件到对应的输入框、点击insert MySQL
或拖动SQL文件到对应的输入框
最后生成对应的模型图
2、在线ER模型表操作
新增修改表结构
在线对表字段进行新增，可以在需要添加字段的位置点击箭头进行添加，
添加字段后点击右键->修改列 可以修改字段的属性值,支持字段名、类型、长度、是否主键、是否外键、备注 、是否为空等等
3、在线视图操作
新增或修改视图：通过拖动MySQL视图模型到编辑区，对视图的编辑通过点击右键->视图SQL，在弹出框中进行视图的SQL修改。
4、在线触发器操作
操作同视图操作
5、在线存储过程或者函数操作
操作同视图操作
6、导出SQL
查询整个ER模型的SQL：
点击数据库 -> MySQL -> 导出SQL
查询多表或单表SQl：
如下图：选择3个表右键：
查询列的修改SQL或新增SQL
